Sistemas de combustión

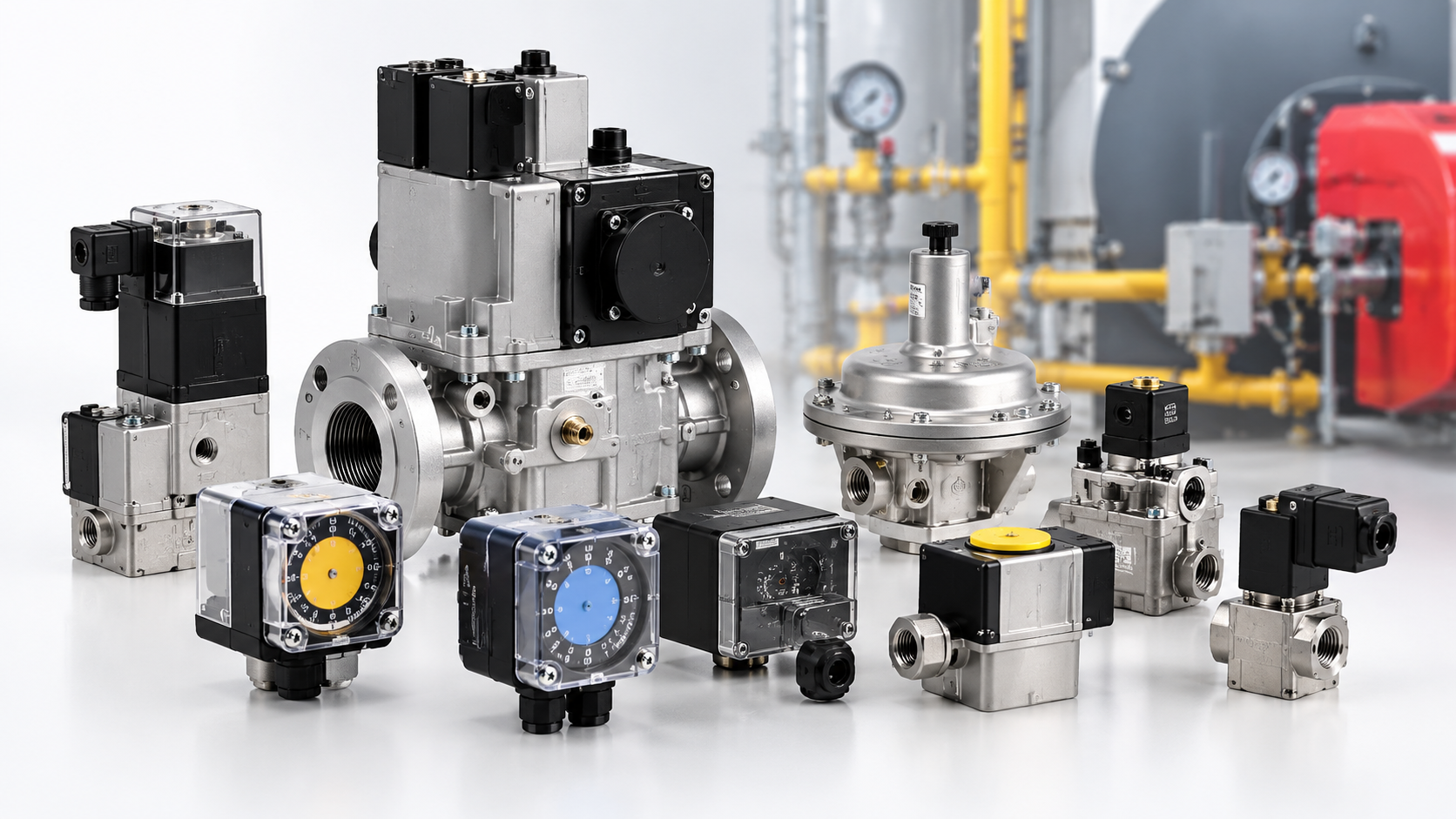

Componentes DUNGS para sistemas de combustión
Componentes para sistemas de combustión, control de gas y seguridad utilizados en diferentes aplicaciones industriales. En MELNAT podemos revisar y cotizar los requerimientos de acuerdo con las características del equipo y las necesidades de cada instalación.
Aplicaciones comunes
Los componentes para sistemas de combustión se utilizan en diferentes equipos e instalaciones donde se requiere controlar, regular y supervisar el suministro de gas y aire.
Quemadores industriales
Hornos industriales
Sistemas térmicos
Información técnica
La selección del componente depende de las características del sistema, el equipo donde será instalado y las condiciones particulares de operación.
Válvulas de gas
Componentes utilizados para controlar el suministro de gas en sistemas de combustión.
Electroválvulas
Componentes accionados eléctricamente para aplicaciones de control del suministro de gas.
Presostatos
Dispositivos utilizados para supervisar condiciones de presión en sistemas de gas y aire.
Reguladores de gas
Componentes destinados a aplicaciones de regulación y control de presión.
Sistemas de control
Componentes utilizados para supervisión y control de diferentes etapas de los sistemas de combustión.
Accesorios y componentes
Elementos complementarios utilizados en instalaciones y sistemas de control de combustión.
Línea de componentes DUNGS
Válvulas dobles solenoide
DUNGS · DMV ZR/602
Válvula Doble Solenoide DMV ZR/602
Válvula doble de seguridad con dos válvulas de cierre normalmente cerradas en una carcasa compacta. Disponible en configuraciones de dos etapas para diferentes requerimientos de operación del quemador.

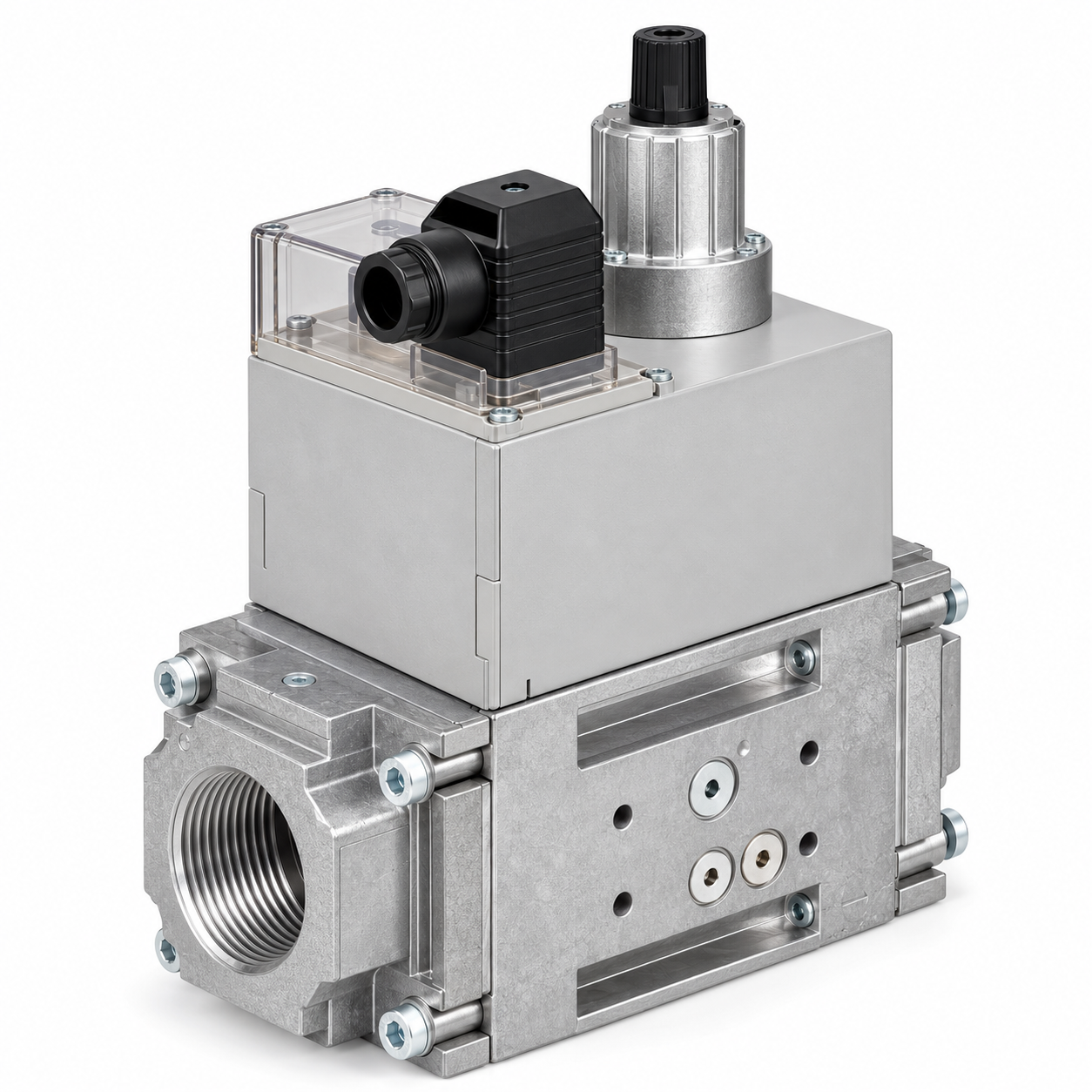

DUNGS · DMV-D
Válvula Doble Solenoide DMV-D
Dos válvulas de cierre de seguridad normalmente cerradas integradas en una carcasa compacta, con apertura y cierre rápidos en la configuración DMV-D.

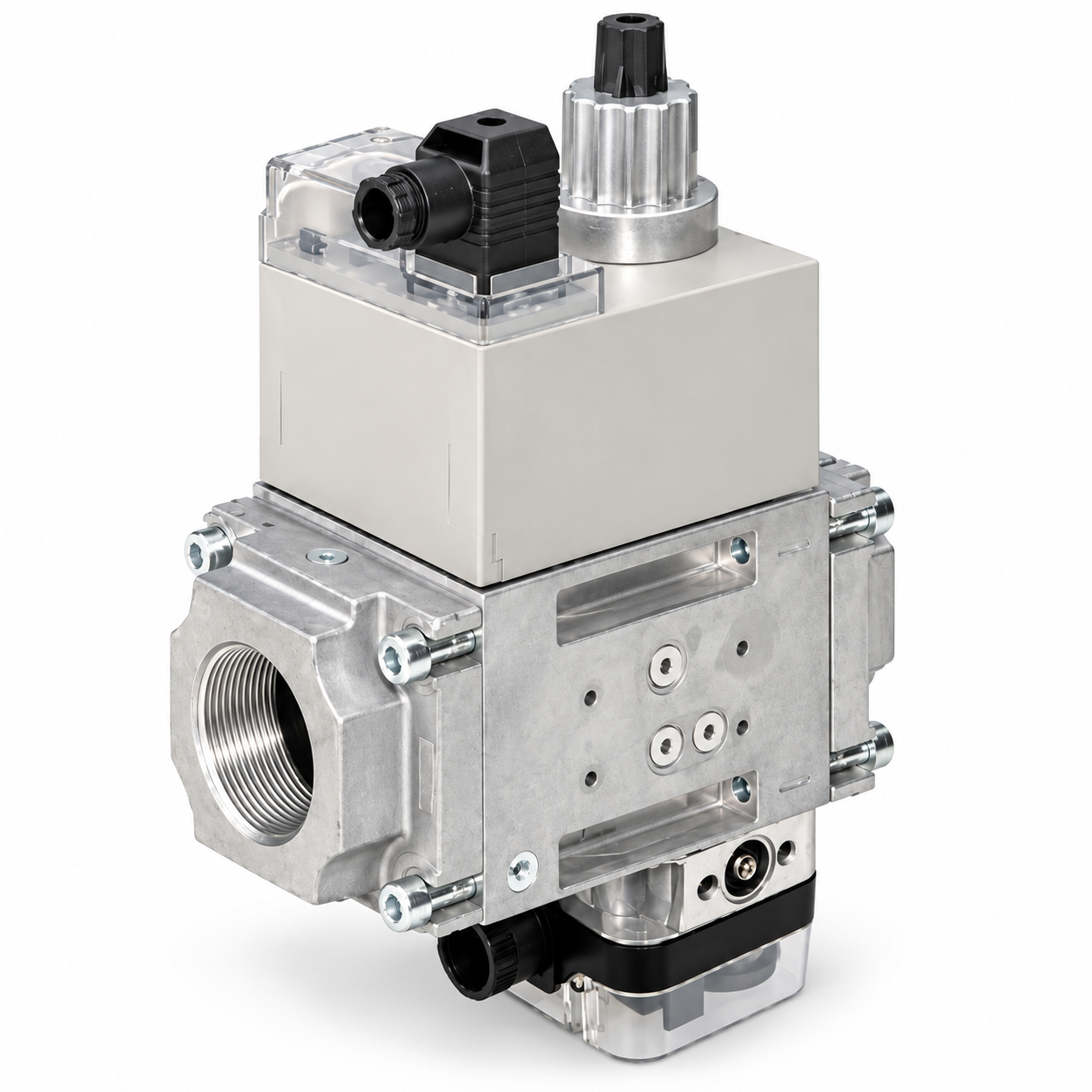

DUNGS · DMV/622 & POC
Válvula Doble Solenoide DMV/622 & POC
Válvula doble de seguridad que incorpora la función Proof of Closure para aplicaciones donde se requiere supervisión del cierre de la válvula.
Importante:
Los modelos mostrados son ejemplos de productos de la línea
DUNGS que podemos revisar y cotizar. La disponibilidad,
configuración, voltaje, conexión y características específicas
deben confirmarse de acuerdo con el requerimiento del cliente.
Línea de Componentes DUNGS
Válvulas GasMultiBloc
DUNGS · MB-D(LE)
Válvula GasMultiBloc MB-D(LE) 405-412 B01
GasMultiBloc compacto para regulación y seguridad del suministro de gas en aplicaciones de combustión.
DUNGS · MB-D(LE)
Válvula GasMultiBloc MB-D(LE) 415-420 B01
GasMultiBloc para regulación y seguridad del gas, disponible en una configuración de mayor tamaño.
DUNGS · MB-ZRD(LE)
Válvula GasMultiBloc MB-ZRD(LE) 405-412 B01
GasMultiBloc de dos etapas para regulación y seguridad del suministro de gas en sistemas de combustión.
DUNGS · MB-ZRD(LE)
Válvula GasMultiBloc MB-ZRD(LE) 415-420 B01
GasMultiBloc de dos etapas para aplicaciones que requieren regulación y seguridad del suministro de gas.
DUNGS · MBC-…-SE
Válvula GasMultiBloc MBC-…-SE
Sistema multifuncional que combina regulación y seguridad del suministro de gas en una unidad compacta.
Importante:
Los modelos mostrados son ejemplos de productos de la línea
DUNGS que podemos revisar y cotizar. La disponibilidad,
configuración, conexión, presión, voltaje y características
específicas deben confirmarse de acuerdo con el requerimiento
del cliente.

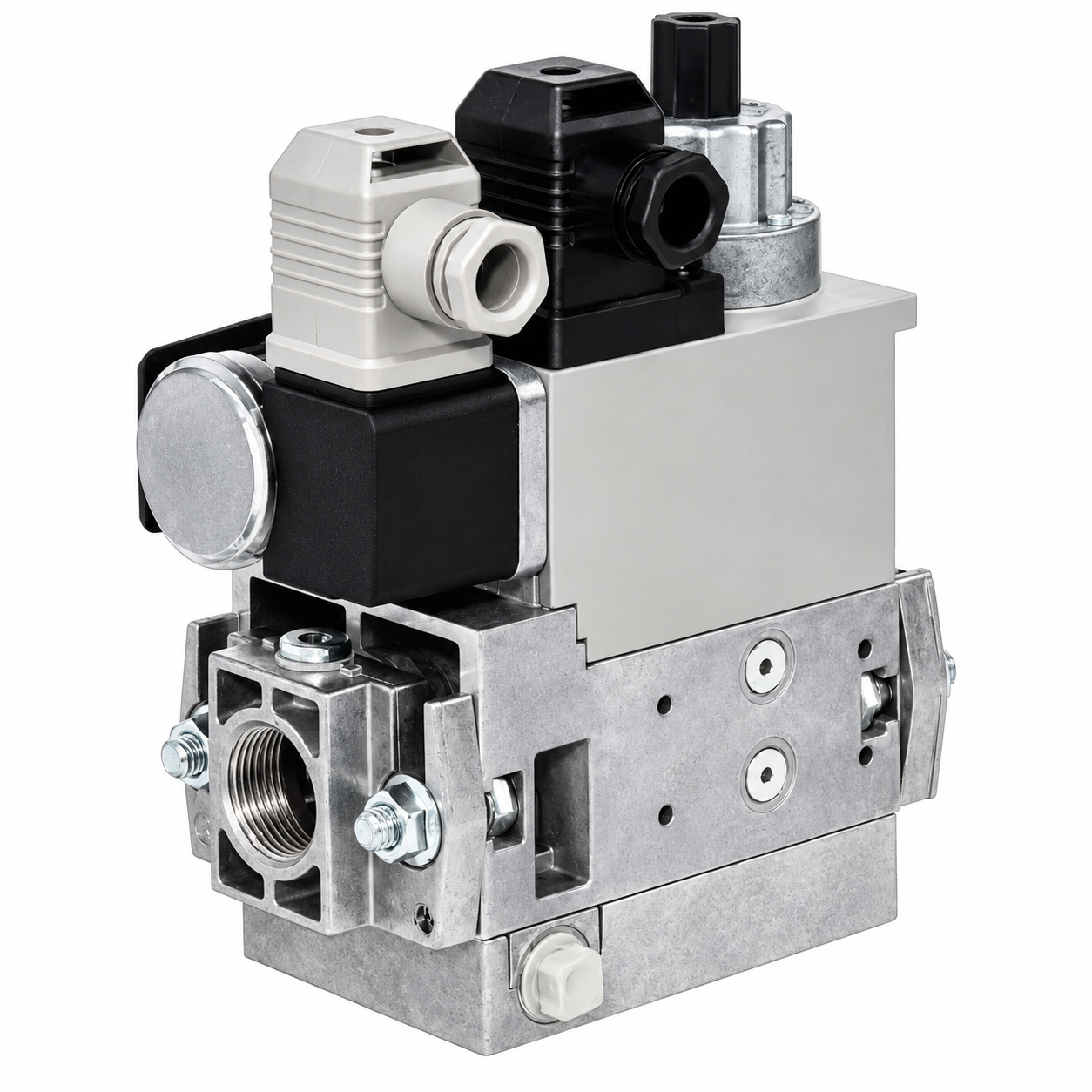

DUNGS · GasMultiBloc
MB-D(LE) 405-412 B01
La válvula GasMultiBloc DUNGS MB-D(LE) 405-412 B01 integra filtro, regulador, válvulas e interruptores de presión en una unidad compacta para regulación y seguridad del suministro de gas.
Tipo
GasMultiBloc compacto con un regulador y dos válvulas
de seguridad en configuración B01.
Válvulas
Según la configuración, puede incorporar dos válvulas
de apertura rápida o una de apertura rápida y otra
de apertura lenta.
Regulación
Regulador proporcional para un ajuste preciso de la
presión de salida.
Presión
“Presión máxima de operación de hasta 360 mbar (36 kPa), según la configuración.”
Caudal
Diseño para obtener altos caudales con una baja
caída de presión.
Control de flujo
La válvula V2 puede incorporar limitador de volumen
principal para ajustar el suministro de gas.
Diseño
Unidad compacta, ligera y de montaje sencillo,
con conexiones mediante brida y rosca de tubería.
Accesorios
Puede configurarse con sistema de prueba de válvula,
presostatos, limitadores de presión y otros accesorios
según la aplicación.

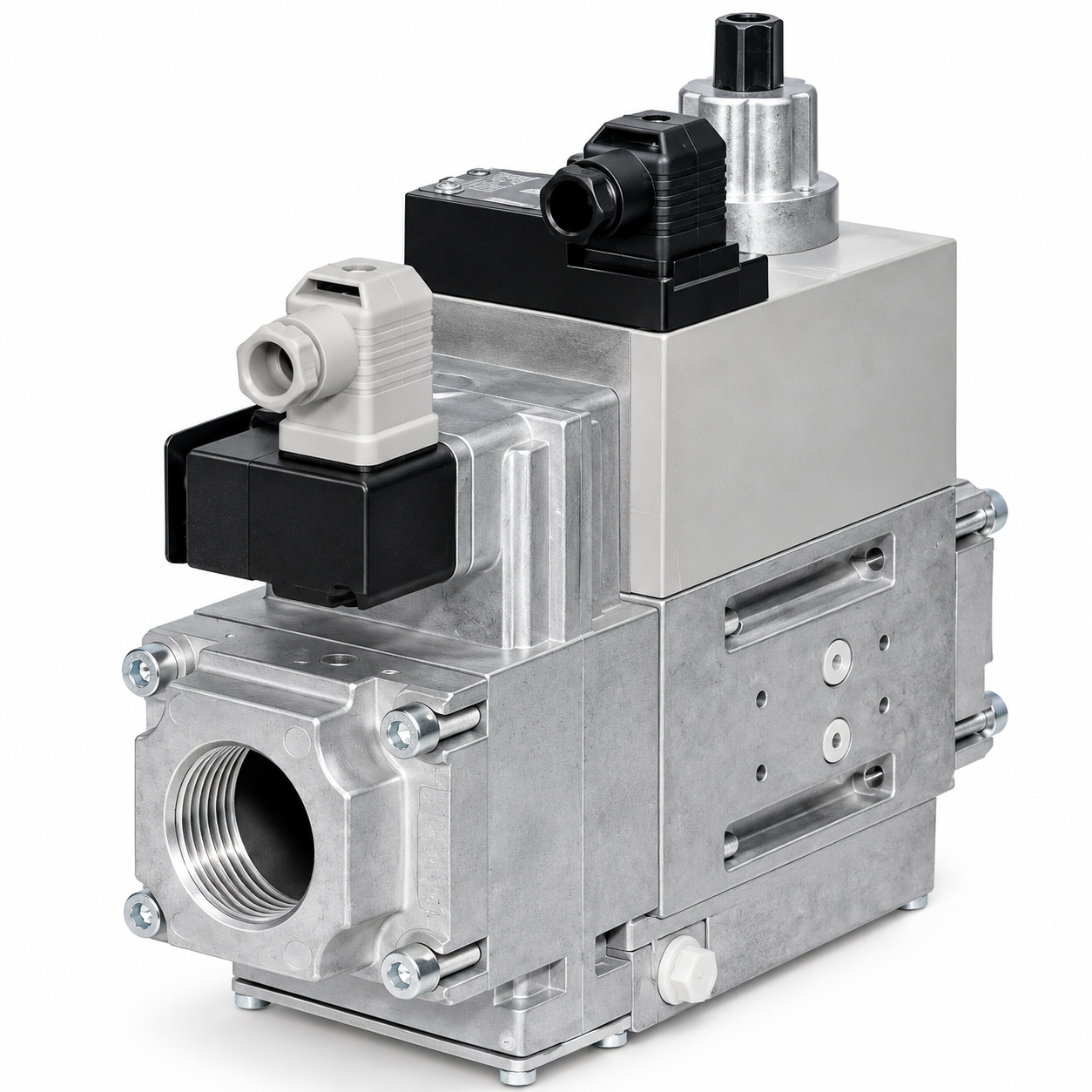

DUNGS · GasMultiBloc
MB-D(LE) 415-420 B01
La válvula GasMultiBloc DUNGS MB-D(LE) 415-420 B01 integra filtro, regulador, válvulas e interruptores de presión en una unidad compacta para la regulación y seguridad del suministro de gas.
Tipo
GasMultiBloc compacto con microfiltro, un regulador
y dos válvulas de seguridad en configuración B01.
Válvulas
Puede configurarse con dos válvulas de apertura rápida
o con una válvula de apertura rápida y otra de apertura lenta.
Regulación
Regulador proporcional para un ajuste sensible
de la presión de salida.
Presión
Presión máxima de operación de hasta 360 mbar
(36 kPa), según la configuración.
Caudal
Diseño para obtener altos caudales con una
baja caída de presión.
Control de flujo
La válvula V2 puede incorporar limitador de volumen
principal para ajustar el suministro de gas.
Apertura
Configuraciones con apertura rápida o apertura lenta
y posibilidad de retraso de apertura hidráulica.
Diseño
Unidad compacta y ligera, diseñada para facilitar
el montaje y la integración en sistemas de gas.

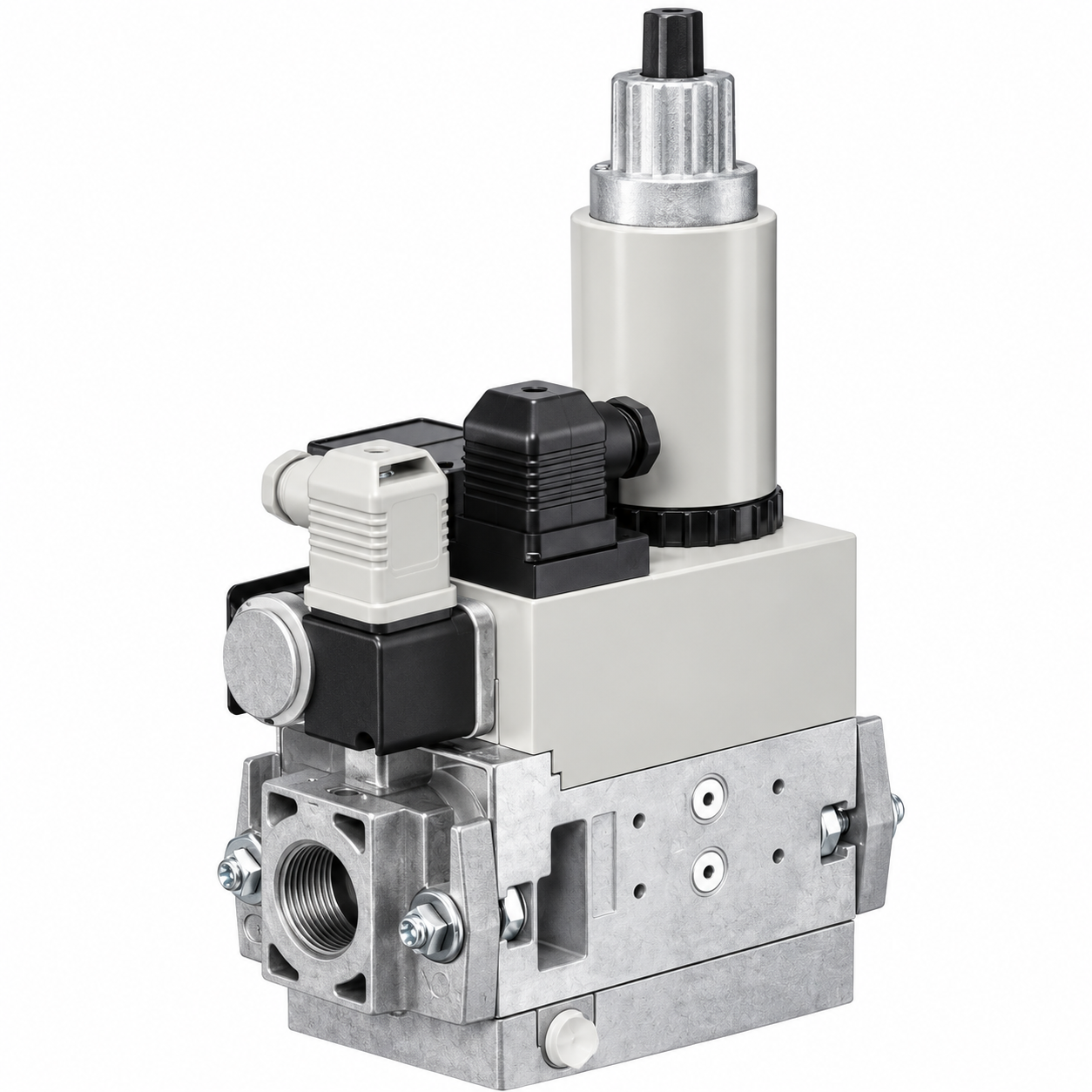

DUNGS · GasMultiBloc
MB-ZRD(LE) 405-412 B01
La válvula GasMultiBloc DUNGS MB-ZRD(LE) 405-412 B01 integra filtro, regulador, válvulas e interruptores de presión en una unidad compacta para la regulación y seguridad del suministro de gas.
Tipo
GasMultiBloc compacto con microfiltro, regulador y dos válvulas principales para funcionamiento en dos etapas.
Válvulas
Integra una válvula de una etapa y una válvula de dos etapas,
con opciones de apertura rápida o lenta según la configuración.
Regulación
Regulador proporcional para un ajuste sensible
de la presión de salida.
Presión
Presión máxima de operación de hasta 360 mbar
(36 kPa), según la configuración.
Caudal
Diseño para obtener altos caudales con una
baja caída de presión.
Control de flujo
La válvula V2 puede incorporar limitador de volumen
principal y parcial para ajustar el suministro de gas.
Apertura
Puede incorporar apertura rápida o lenta y
retraso de apertura hidráulica según la configuración.
Diseño
Unidad compacta y ligera, diseñada para facilitar
el montaje y la integración en sistemas de gas.

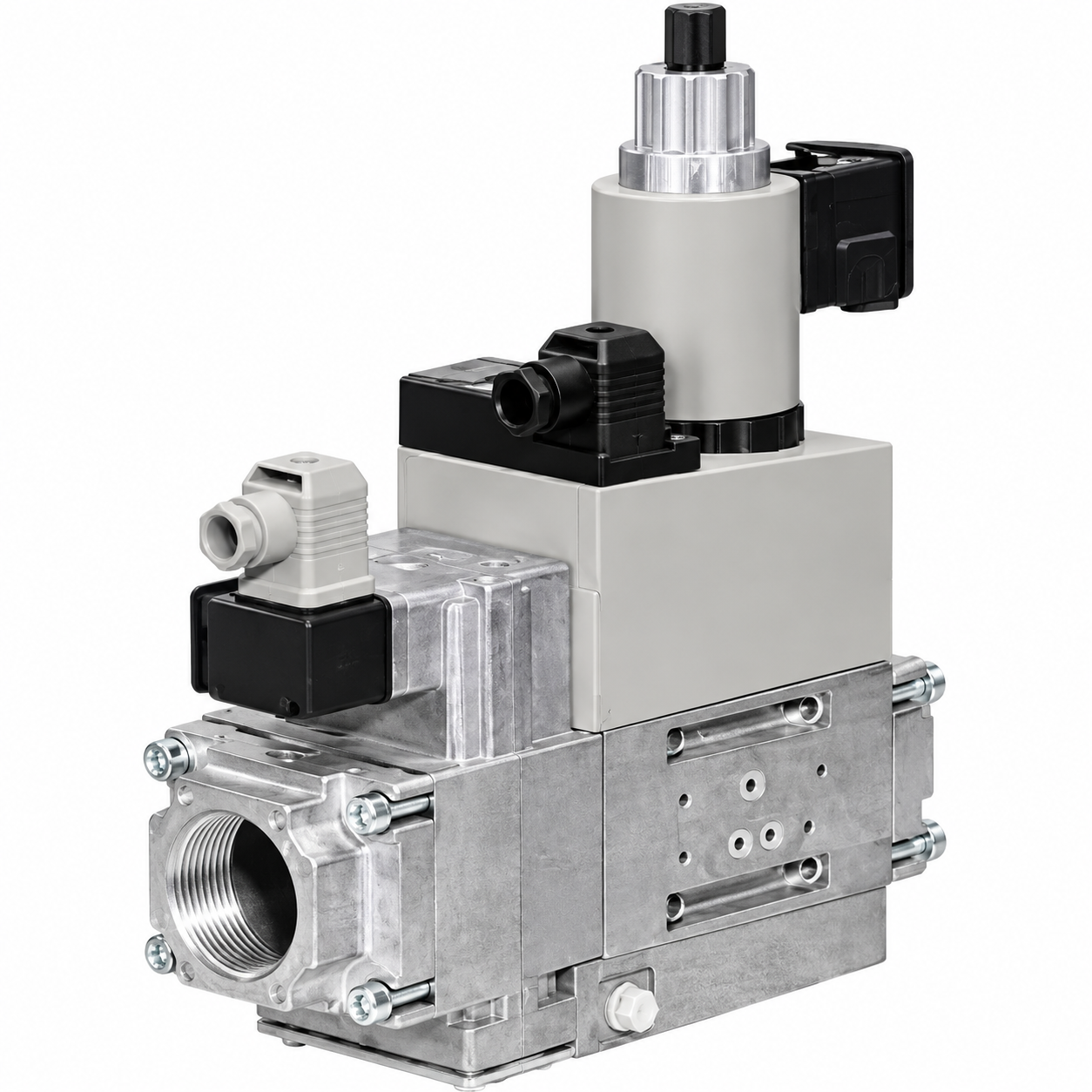

DUNGS · GasMultiBloc
MB-ZRD(LE) 415-420 B01
La válvula GasMultiBloc DUNGS MB-ZRD(LE) 415-420 B01 integra filtro, regulador, válvulas e interruptores de presión en una unidad compacta para la regulación y seguridad del suministro de gas en dos etapas.
Tipo
GasMultiBloc compacto con microfiltro, un regulador
y dos válvulas principales en configuración B01.
Válvulas
Integra una válvula de una etapa y una válvula de dos etapas,
con apertura rápida o lenta según la configuración.
Regulación
Regulador proporcional para un ajuste sensible
de la presión de salida.
Presión
Presión máxima de operación de hasta 360 mbar
(36 kPa), según la configuración.
Caudal
Diseño para obtener altos caudales con una
baja caída de presión.
Control de flujo
La válvula V2 puede incorporar limitador de volumen
principal y parcial para ajustar el suministro de gas.
Apertura
Puede incorporar apertura rápida o lenta y
retraso de apertura hidráulica según la configuración.
Diseño
Unidad compacta y ligera, diseñada para facilitar
el montaje e integración en sistemas de gas.

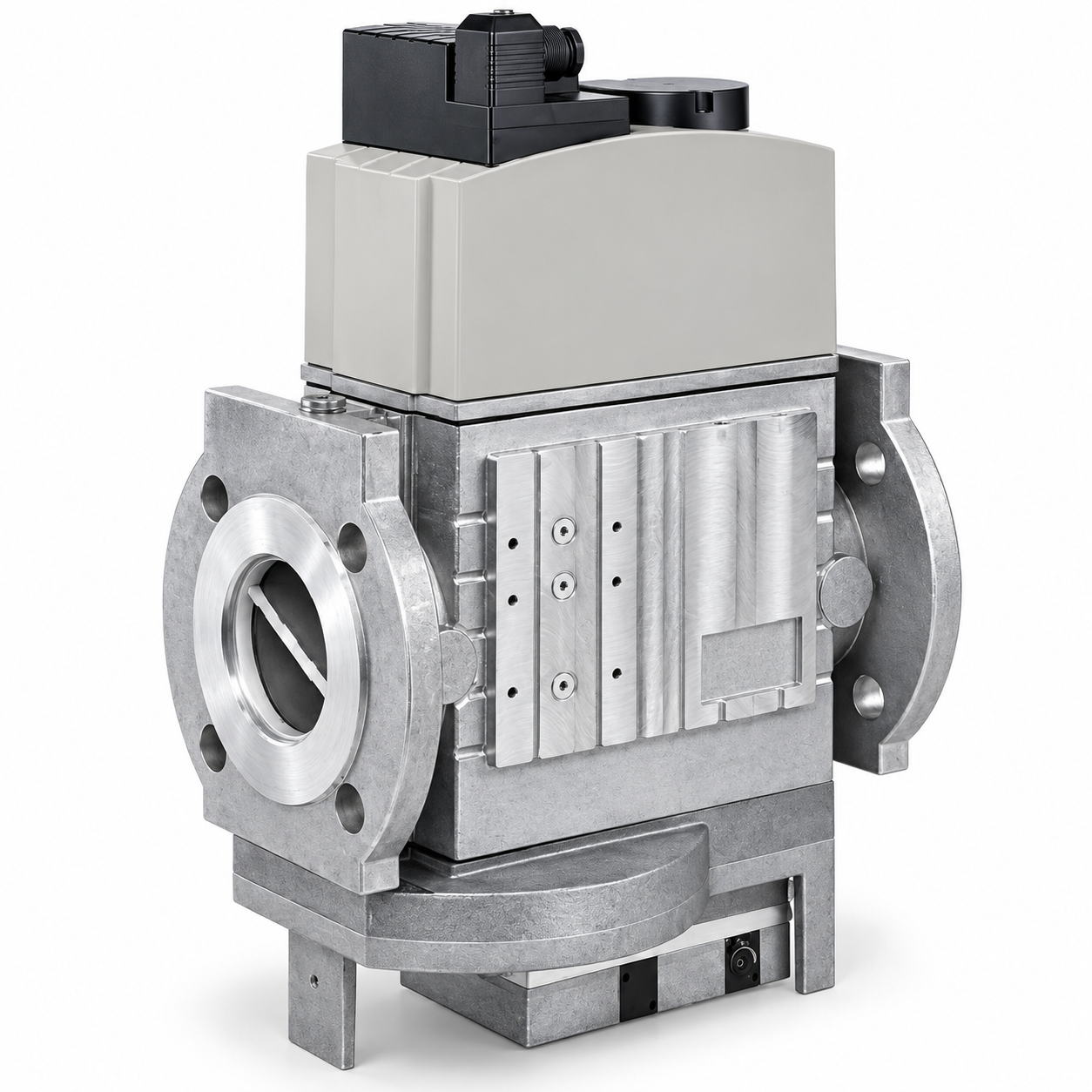

DUNGS · GasMultiBloc
MBC-…-SE
La válvula GasMultiBloc DUNGS MBC-…-SE combina regulación de presión y cierre de seguridad en una unidad compacta, diseñada para aplicaciones de suministro de gas.
Tipo
GasMultiBloc compacto con unidad reguladora de presión
servo y válvulas solenoides de seguridad.
Presión
Válvulas solenoides de hasta 500 mbar (50 kPa),
según la configuración.
Regulación
Unidad reguladora de presión servo para un ajuste
fino y estable de la presión de salida.
Presión de salida
Rango de presión de salida de 4 a 300 mbar
(0.4 a 30 kPa).
Estabilidad
Líneas de paso internas que favorecen la estabilidad
de la presión de salida.
Caudal
Diseño compacto que permite altos caudales
con baja diferencia de presión.
Configuración
Diseño modular que permite integrar sistemas de prueba
de válvula, interruptores de presión mini/maxi y
limitadores de presión.
Diseño
Unidad compacta, ligera y de fácil instalación,
con conexiones de brida.
Línea de Componentes DUNGS
Válvulas Solenoides de Seguridad
DUNGS · MV/6
Válvula Solenoide de Seguridad DUNGS – Serie MV/6
Válvula automática de cierre de seguridad, normalmente cerrada, para aplicaciones con quemadores y equipos que utilizan combustibles gaseosos.
DUNGS · ZRLE/5
Válvula Solenoide de Seguridad DUNGS – Serie ZRLE/5
Válvula de seguridad de dos etapas para aplicaciones que requieren control del volumen parcial y principal del suministro de gas.
DUNGS · MV/4 · MVD · MVD/5 · MVDLE/5
Válvulas Solenoides de Seguridad DUNGS – MV/4, MVD, MVD/5 y MVDLE/5
Familia de válvulas solenoides de seguridad de una etapa para cierre, control y liberación del suministro de gas.
Importante:
Los modelos mostrados son ejemplos de productos de la línea
DUNGS que podemos revisar y cotizar. La selección del modelo,
diámetro, presión, conexión, voltaje y demás características
debe confirmarse de acuerdo con el requerimiento específico
del cliente.

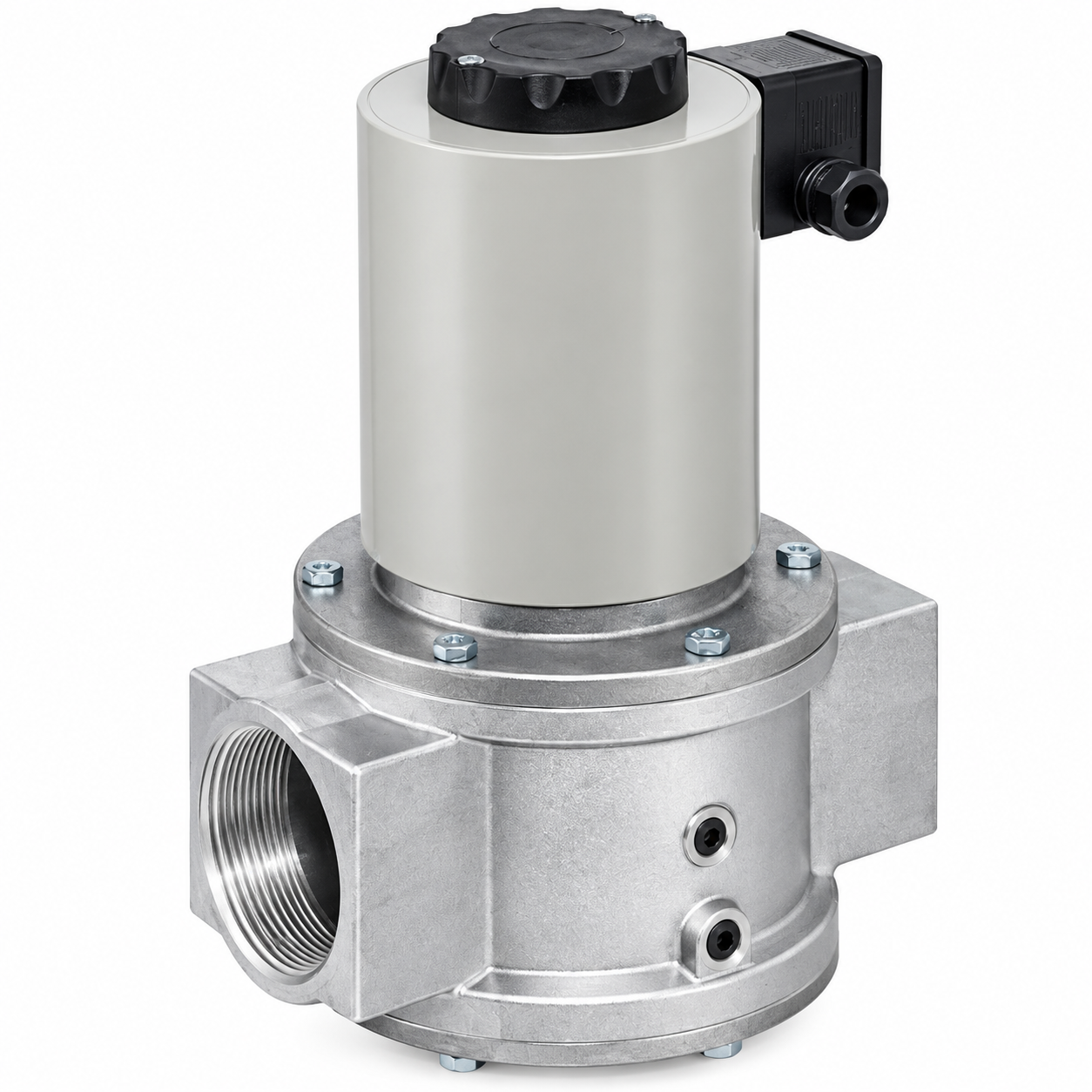

DUNGS · Válvula solenoide de seguridad
Serie MV/6
Las válvulas solenoides de seguridad DUNGS Serie MV/6 son válvulas automáticas de cierre, normalmente cerradas y operadas eléctricamente para quemadores y equipos de gas.
Tipo
Válvula de cierre de seguridad automática,
normalmente cerrada y de accionamiento eléctrico.
Apertura y cierre
Apertura rápida y cierre rápido, con un tiempo
de cierre inferior a 1 segundo.
Presión de operación
Presión máxima de funcionamiento de hasta
500 mbar (7 PSI).
Presión de cierre
Presión máxima de cierre de hasta 1000 mbar
(15 PSI), según el modelo.
Alimentación
Alimentación de 120 VCA a 60 Hz; algunos modelos
están disponibles en 24 VCA.
Conexión
Conexión de conducto de 1/2" NPT.
Indicador
Puede incorporar indicador visual de posición
o sistema CPI con señalización e interruptor.
Diseño
Operación confiable y silenciosa, con construcción
robusta y bajo mantenimiento.

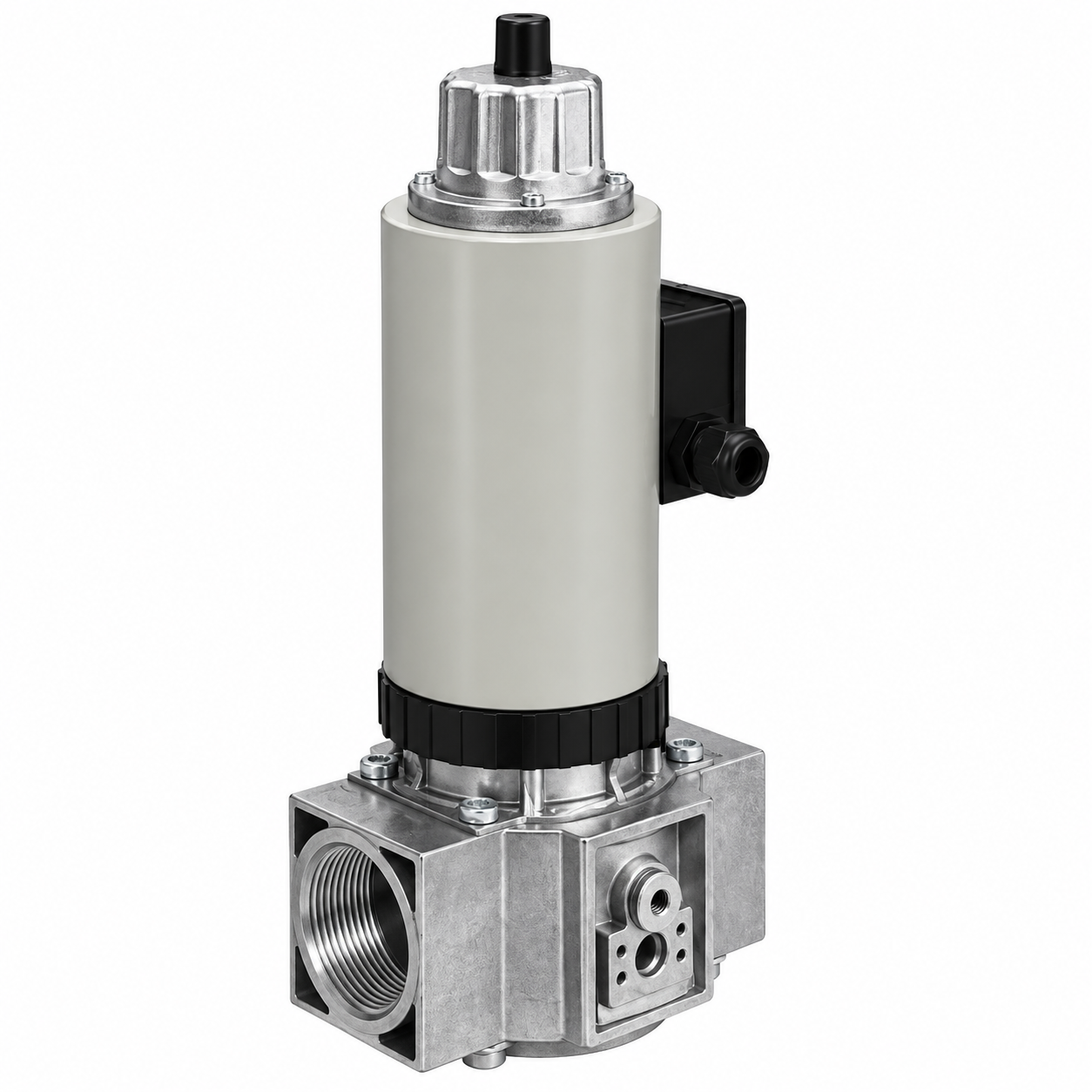

DUNGS · Válvula solenoide de seguridad
Serie ZRLE/5
La válvula solenoide de seguridad DUNGS Serie ZRLE/5 es una válvula automática de cierre, normalmente cerrada y de dos etapas, diseñada para quemadores y equipos de gas.
Tipo
Válvula automática de cierre de seguridad,
normalmente cerrada y de dos etapas.
Presión
Presión máxima de funcionamiento de hasta
360 mbar (36 kPa).
Apertura
Apertura lenta y cierre rápido, con carrera rápida
ajustable para el volumen de gas de arranque.
Regulación de caudal
En configuraciones correspondientes, permite ajustar
los volúmenes de gas principal y parcial.
Clase
Clase A, Grupo 2 conforme a EN 161.
Indicador de posición
Puede incorporar contacto de señal para supervisar
la posición cerrada de la válvula.
Conexiones
Conexiones mediante rosca de tubería y brida,
según la configuración.
Diseño
Construcción robusta y confiable, diseñada para
una operación segura y de bajo mantenimiento.

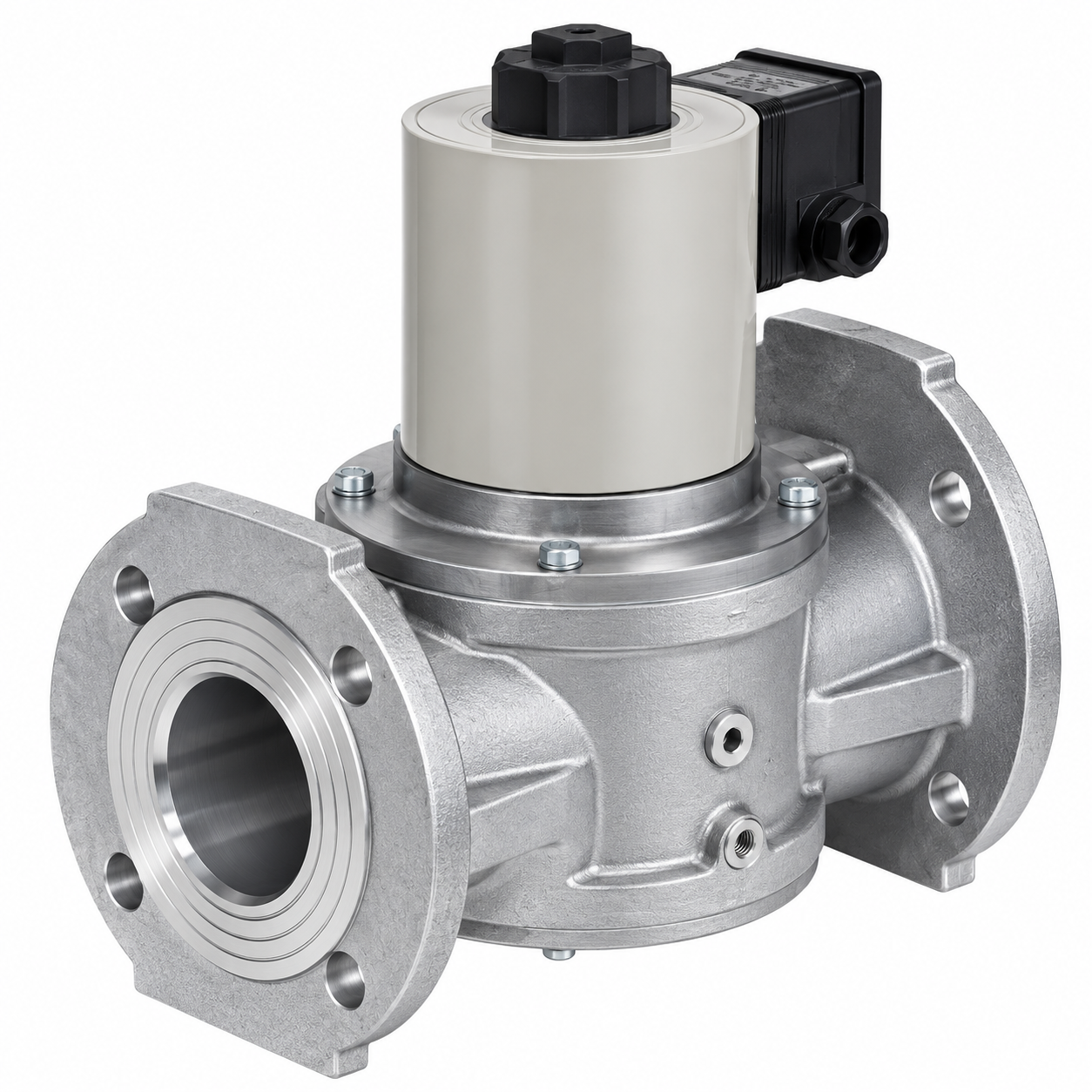

DUNGS · Válvula solenoide de seguridad
MV/4 · MVD · MVD/5 · MVDLE/5
Las válvulas solenoides de seguridad DUNGS MV/4, MVD, MVD/5 y MVDLE/5 son válvulas automáticas de cierre, normalmente cerradas y diseñadas para quemadores y equipos de gas.
Tipo
Válvulas de cierre de seguridad de una etapa,
normalmente cerradas y de accionamiento eléctrico.
Presión
Presión máxima de funcionamiento de hasta
200, 360 o 500 mbar, según el modelo.
MV / MVD
Apertura rápida y cierre rápido.
La serie MVD permite ajustar el volumen principal de gas.
MVDLE/5
Apertura lenta y cierre rápido, con ajuste del
tiempo de apertura y del volumen principal.
Control de caudal
Las versiones MVD y MVDLE permiten ajustar
el volumen principal de gas.
Indicador de posición
Las versiones correspondientes pueden incorporar
contacto de señal para supervisar la posición cerrada.
Conexiones
Disponibles con conexiones roscadas y de brida,
según la configuración.
Diseño
Construcción robusta y confiable, diseñada para
una operación segura y de bajo mantenimiento.

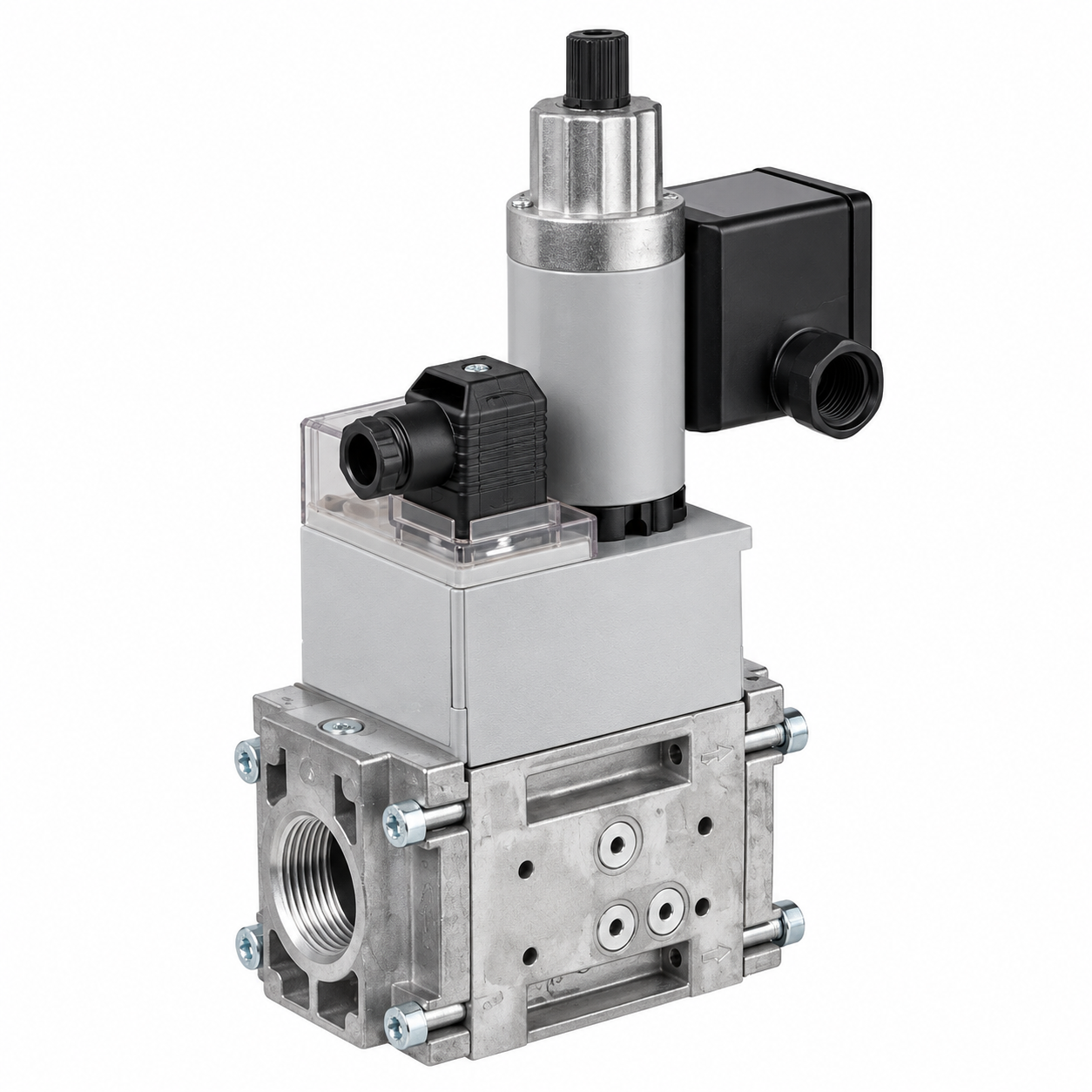

DUNGS · Válvula doble
DMV ZR/602
La serie DMV ZR/602 combina dos válvulas de cierre de seguridad normalmente cerradas en una sola carcasa compacta. Las válvulas pueden conectarse de forma independiente o en paralelo y están diseñadas para aplicaciones donde se requiere control y seguridad del suministro de gas.
Tipo
Dos válvulas de cierre de seguridad normalmente cerradas
integradas en una carcasa.
Válvula 1 (V1)
Apertura y cierre rápidos en las configuraciones
DMV-ZR y DMV-ZRDLE.
Válvula 2 (V2)
Válvula de dos etapas con posibilidad de ajuste del
flujo máximo.
DMV-ZR
V2 con apertura rápida y cierre rápido para aplicaciones
que requieren funcionamiento en dos etapas.
DMV-ZRDLE
V2 con apertura lenta y cierre rápido, además de ajuste
del flujo máximo y de la elevación inicial.
Ajuste de operación
La V2 de dos etapas permite trabajar con diferentes niveles
de apertura durante la operación del quemador.
Diseño y accesorios
Diseño compacto con perfiles internos orientados a optimizar
el flujo y reducir la caída de presión. Permite montaje directo
de accesorios compatibles.
Aplicaciones
Sistemas de combustión, quemadores y aplicaciones industriales
donde se requiere control y seguridad del suministro de gas.
DUNGS · Válvula doble
DMV-D
La familia DMV-D/DMV-DLE combina dos válvulas de cierre de seguridad normalmente cerradas en una sola carcasa compacta. Las válvulas pueden conectarse de forma independiente o en paralelo y están diseñadas para aplicaciones que requieren control y seguridad del suministro de gas.
Tipo
Dos válvulas de cierre de seguridad normalmente cerradas
integradas en una carcasa.
Válvula 1 (V1)
Apertura y cierre rápidos en las configuraciones
DMV-D y DMV-DLE.
Válvula 2 (V2)
En DMV-D presenta apertura rápida; en DMV-DLE,
apertura lenta para un control gradual del suministro.
DMV-D
V1 y V2 de apertura y cierre rápidos, con ajuste
del flujo máximo en V2.
DMV-DLE
V1 de apertura y cierre rápidos. V2 de apertura lenta
y cierre rápido, con ajuste del flujo máximo y de
la elevación inicial.
Diseño y flujo
Diseño compacto con perfiles internos que favorecen
el flujo y ayudan a reducir la caída de presión.
Accesorios
Puede integrarse con accesorios compatibles como
reguladores de presión, presostatos, sistemas de
prueba de válvulas, filtros, indicadores de posición
y adaptadores.
Aplicaciones
Sistemas de combustión, quemadores y aplicaciones
industriales donde se requiere control y seguridad
del suministro de gas.
DUNGS · Válvula doble
DMV/622 & POC
La serie DMV/622 & POC combina dos válvulas de cierre automático normalmente cerradas en una carcasa compacta. La válvula 2 (V2) incorpora la función de prueba de cierre (Proof of Closure), permitiendo supervisar el cierre de la válvula. Ambas válvulas pueden conectarse de forma independiente o en paralelo.
Tipo
Dos válvulas de cierre automático normalmente cerradas
integradas en una sola carcasa compacta.
Proof of Closure
La V2 incorpora un sistema de prueba de cierre mediante
sobredesplazamiento y enclavamiento del sello de la válvula.
Válvula 1 (V1)
Apertura rápida y cierre rápido en las configuraciones
DMV-D y DMV-DLE.
Válvula 2 (V2)
En DMV-D presenta apertura rápida y cierre rápido.
En DMV-DLE presenta apertura lenta y cierre rápido.
Ajuste de flujo
El flujo máximo de la V2 puede ajustarse para adaptar
el suministro principal a los requerimientos de operación.
Diseño y flujo
Diseño compacto y perfiles internos que favorecen el flujo
y ayudan a mantener una baja caída de presión.
Accesorios compatibles
Puede integrarse con reguladores de presión, presostatos,
sistemas de prueba de válvulas, filtros de gas,
indicadores de posición y válvulas de control de mariposa.
Aplicaciones
Sistemas de combustión, quemadores y trenes de gas
industriales donde se requiere cierre de seguridad
y supervisión de la posición de la válvula.
¿Cómo te podemos ayudar?
Si buscas reemplazar un componente existente o necesitas componentes para un proyecto nuevo, compartir información técnica y fotografías puede ayudarnos a revisar el requerimiento.
Para componentes de reposición
Si el componente ya está instalado, puedes comenzar enviándonos información del equipo actual.
- Fotografía legible de la placa o etiqueta.
- Marca y modelo, si se identifican.
- Número de parte, si está disponible.
- Fotografías del componente instalado.
- Cantidad requerida.
Para proyectos nuevos
Si se trata de una nueva instalación, comparte los requerimientos que conozcas del sistema.
- Tipo de equipo o aplicación.
- Tipo de combustible.
- Características generales del sistema.
- Condiciones de operación disponibles.
- Cantidad de componentes requeridos.
¿No cuentas con todos los datos técnicos?
No hay problema. Puedes enviarnos fotografías del componente,
de su placa o una descripción de dónde se encuentra instalado.
Revisaremos qué información adicional se necesita para
preparar la cotización.
Preguntas frecuentes
¿Puedo solicitar una cotización si no conozco el modelo?
Sí. Puedes compartir fotografías del componente, de la placa de datos o de la instalación. Con esa información revisaremos qué datos hacen falta para consultar opciones.
¿Puedo solicitar un componente DUNGS específico?
Sí. Indica la marca, modelo o número de parte requerido. Si cuentas con una fotografía del componente o de su placa, también puedes enviarla para facilitar la revisión.
¿Puedo solicitar componentes para reposición?
Sí. Para reposiciones recomendamos enviar fotografías del componente existente, placa de datos y, cuando sea posible, información del equipo donde se encuentra instalado.
¿Puedo solicitar una cotización para un proyecto nuevo?
Sí. Podemos revisar el requerimiento a partir de la aplicación, características del sistema, condiciones disponibles y cantidad requerida.
¿Necesitas cotizar un componente DUNGS?
Comparte los datos de tu equipo, modelo, número de parte o una fotografía del componente. En MELNAT revisaremos tu requerimiento para preparar una propuesta de suministro.
Solicitar cotización →
